Профилированные листы Руукки (Ruukki) - Ventall (Венталл) удачно сочетают в себе оптимальную эффективную ширину, несущие характеристики, превосходную геометрию профиля, позволяющую осуществить надежное соединение листов.
Это позволяет широко применять профилированный лист во многих строительных конструкциях в качестве как кровельного, так и стенового отделочного ограждающего материала.
Области применения профнастила:
- стеновые ограждения промышленных и гражданских объектов (цехов, ангаров, складов, торговых павильонов, автозаправочных станций, гаражей, киосков и т.д.);
- ограждающие конструкции, заборы, перегородки;
- внутренняя отделка производственных помещений;
- изготовление стеновых панелей;

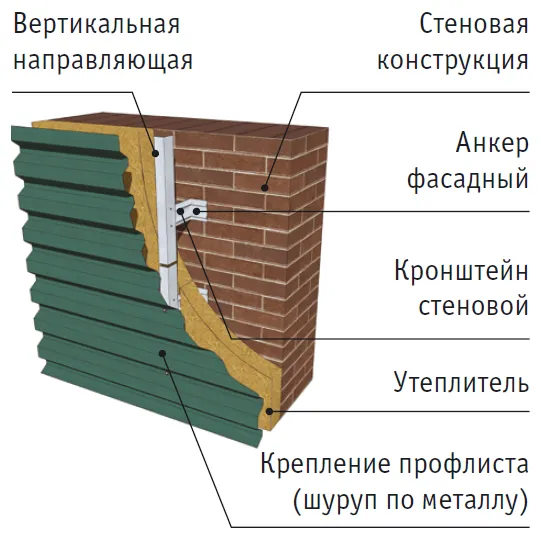

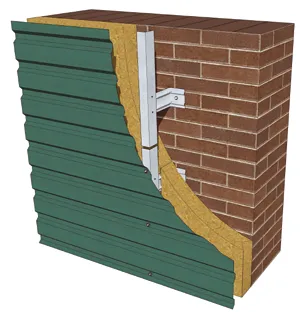

- облицовка и реконструкция (ремонт, утепление) фасадов.
Размеры и формы
Геометрические характеристики стенового профнастила ВС-45
Технические характеристики профилированного листа ВС-45
В таблице приведены справочные величины полного сечения профилей. Расчеты на прочность и устойчивость выполнять в соответствии с нормами проектирования.
| Тип профнастила | Jx см4 | Wx1 см3 | Wx2 см3 | Вес 1 п.м/кг | Вес 1 кв.м/кг |
| В-45-900-0,5 | 18,58 | 9,78 | 7,15 | 4,91 | 5,45 |
| В-45-900-0,6 | 22,30 | 11,74 | 8,58 | 5,89 | 6,55 |
| В-45-900-0,7 | 25,99 | 13,68 | 10,00 | 6,91 | 7,68 |
| В-45-900-0,8 | 29,70 | 14,85 | 11,88 | 7,85 | 8,77 |
| Марка профнастила |
Предельная нагрузка, кг/м2, при расчетной схеме |
||||
| Шаг опор, м |
Схема 1 |
Схема 2 |
Схема 3 |
Схема 4 |
|
| BH 45-900-0,6 | 1,5 | 803 | 698 | 796 | 785 |
| BH 1 45-900-0,6 | 3,0 | 98 | 218 | 273 | 251 |
Материалы
В качестве исходного материала используется рулонная оцинкованная окрашенная сталь.
Марка стали: FePo3G; 08Ю; 08КП.
Толщина стального листа: 0,5 мм; 0,6 мм; 0,7 мм; 0,8 мм.
Цинковое покрытие: не менее 275 г/кв.м.
Покрасочное покрытие: полиэстер лак (25мкм); пластизоль (150 - 200 мкм); пурал (50 мкм).
Цвета и покрытия
Различные типы полимерного покрытия:
ПЭ (полиэстер) - 25 мкм - устойчив к перепадам температуры и воздействию ультрафиолетового излучения, с минимальным скапливанием пыли и грязи. Универсальные механические свойства дают возможность использовать его как для кровельных покрытий, так и для внутренней и наружной облицовки. Гарантия на покрытие Полиэстер - 10 лет. Покрытие из полиэстера может быть глянцевым или матовым. Матовый полиэстер отличается высокой светостойкостью.
ПУРАЛ - 50 мкм - покрытие на полиуретановой основе, которое идеально подходит для всех кровель и фасадов. Покрытие отличается превосходной стойкостью к действию агрессивных сред, выдерживает высокие рабочие температуры, стоек к механическому износу, а также к ультрафиолетовому излучению. Гарантия на покрытие ПУРАЛ - 15 лет.
ПВДФ - отличается повышенной устойчивостью к абразивному воздействию, ультрафиолетово-му излучению по сравнению с другими покрытиями. Долговечен в условиях высокой коррозионной активности, при любом климате. Применение покрытия целесообразно тогда, когда предъявляются высокие требования к сохранению цвета и чистоты поверхности кровли. Гарантия покрытия ПВДФ - 15 лет.
|
|
|
|
|
|
RAL 9003 Сигнальный белый Внешняя и внутренняя облицовка |
RAL 9002 Белая ночь Внешняя и внутренняя облицовка |
RAL 9006 Бело-алюминиевый Внешняя облицовка |
RAL 1014 Бежевый Внешняя и внутренняя облицовка |
RAL 1015 Светло-бежевый Внешняя облицовка |
|
|
|
|
|
|
RAL 7047 Светло-серы Внешняя и внутренняя облицовка |
RAL 7004 Серый Внешняя и внутренняя облицовка |
RAL 5012 Голубой Внешняя и внутренняя облицовка |
RAL 5005 Синий Внешняя облицовка |
RAL 6002 Лиственно-зеленый Внешняя и внутренняя облицовка |
|
|
|
|
|
|
RAL 3003 Красный рубин Внешняя и внутренняя облицовка |
RAL 1018 Цинково-желтый Внешняя и внутренняя облицовка |
|
