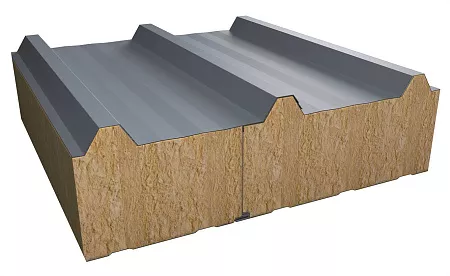

Объекты применения:
Ограждающие конструкции скатных кровельных покрытий в зданиях различного назначения.
Уклон кровли от 10%, допускаемый уклон 5% в случаях отсутствия стыка панелей по длине.
Применение в качестве внутреннего слоя сердечника из минеральной ваты на базальтовой основе позволяет панелям обеспечить:
- высокую пожарную безопасность;
- эффективную теплоизоляцию;
- хорошее поглощение шума;
- способность воспринимать внешние воздействия на протяжении всего срока службы.
Важной составляющей предложения Ventall в области изготовления сэндвич-панелей являются услуги по проектированию и монтажу панелей, что позволяет сократить сроки реализации проектов.
Мы помогаем клиентам выбрать оптимальную продукцию и спроектировать здание с использованием нашей продукции, а также выбрать способ монтажа и даем рекомендации по обслуживанию, которые позволят увеличить срок службы конструкций.
Характеристики в зависимости от толщины панелей
|
Толщина панелей, мм |
50 | 80 | 100 | 120 | 150 | 180 | 200 | 230 | 250 | Ед.изм. |
|---|---|---|---|---|---|---|---|---|---|---|
| Вес м² | 15,9 | 19,1 | 21,2 | 23,3 | 26,4 | 29,6 | 31,7 | 34,8 | 36,9 | кг/м² |
| Приведенное сопротивление теплопередаче R0 | 1,19 | 1,80 | 2,22 | 2,63 | 3,25 | 3,87 | 4,28 | 4,90 | 5,31 | м²×°С/Вт |
| Индекс изоляции воздушного шума RW | 31 | 31 | 35 | 36 | 36 | 37 | 37 | 37 | 37 |
дБ |
| Класс пожарной опасности |
К0(45) |
|||||||||
| Степень огнестойкости | RE 90 | |||||||||
| Водонепроницаемость стыков по EN 14509 |
А (водонепроницаемые) |
Класс | ||||||||
|
Класс воздухопроницаемости при кратности воздухообмена n 50 <1,0 |
Очень низкая | |||||||||
| Прочность на сжатие, σС | 60 | кПа | ||||||||
|
Прочность на растяжение, σР |
100 | кПа | ||||||||
|
Прочность сдвига при поперечном изгибе, τS |
50 | кПа | ||||||||
|
Разрушающая нагрузка при поперечном изгибе (на длине) |
420 (1,5) |
680 (1,8) |
840 (2,1) |
1000 (2,4) |
1260 (2,55) |
1510 (2,7) |
1680 (3,0) |
1930 (3,0) |
2100 (3,0) |
кгс (м) |
|
Максимальный изгибающий момент, МИ: — в пролете — на опоре |
221 244 |
371 383 |
474 477 |
579 570 |
738 711 |
898 852 |
1006 947 |
1167 1088 |
1275 1244 |
кгс×м кгс×м |
| Регламентирующие нормативные документы |
ТУ 5284‐001‐48363367‐04 |
|---|---|
| Модульная ширина/максимальная ширина, мм |
1000/1084 |
| Минимальная/максимальная длина, мм |
2200/13500 |
|
Материал сердечника — конструкционная минеральная вата из волокон базальтовой группы. — плотность, кг/м³ — пожарно‐технические свойства |
ТехноСэндвич С
100-110 |
|
Внешние металлические облицовки — тонколистовая оцинкованная сталь с полимерным покрытием |
НЛМК, Северсталь СтальКолорПрофиль |
|
Наружная облицовка: |
|
|
— толщина, мм — тип профилирования — полимерное покрытие — цвет |
0,6 5 гофров высотой 32 мм стандартно — РЕ (25 мкм), опция — PVDF (27 мкм)* для РЕ стандартно 12 цветов по шкале RAL |
|
Внутренняя облицовка: |
|
|
— толщина, мм — тип профилирования — полимерное покрытие — цвет |
0,5 m, v, g стандартно — РЕ (25 мкм) стандартно — RAL9003 |
|
Степень воздействия окружающей среды |
Неагрессивная, слабоагрессивная |

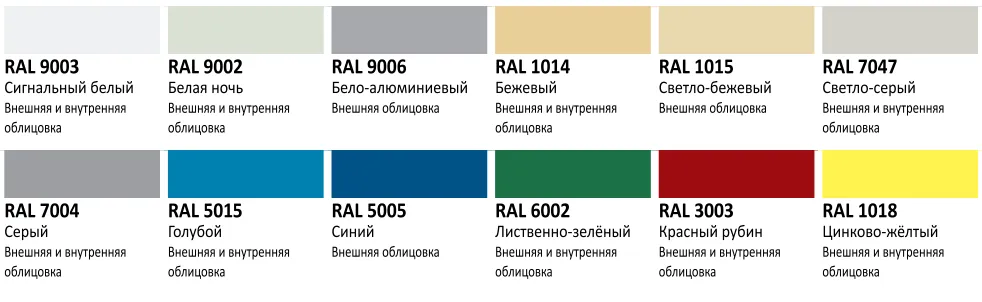

ЦВЕТА
Стандартные цвета металлических облицовок по шкале RAL (Российских производителей)
