            • Кровельные сэндвич-панели "Венталл" | ПРЕМИУМ

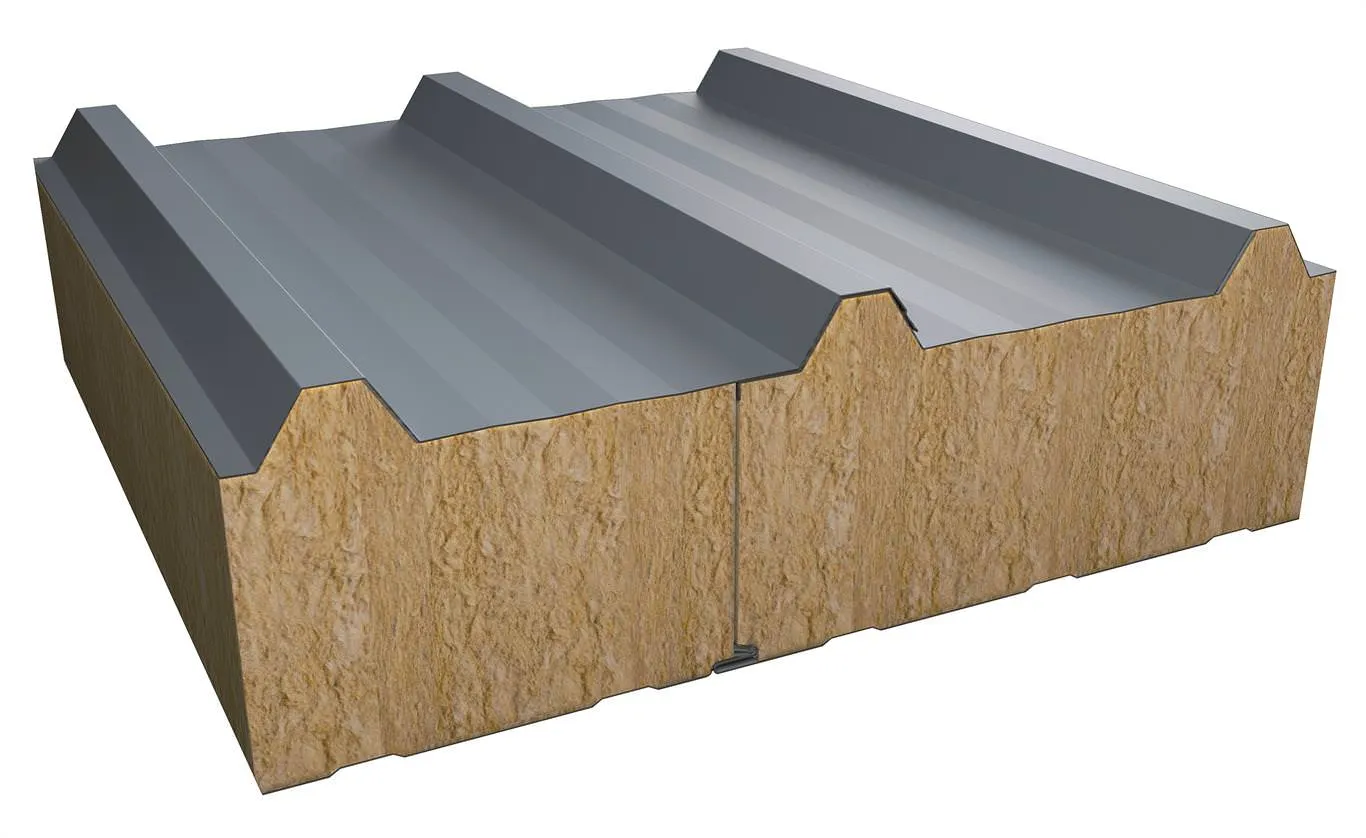

            Кровельные сэндвич-панели "Венталл" | ПРЕМИУМ


            VENTALL
            От 1470 рублей за м²
            Кровельные сэндвич-панели "Венталл" изготавливаются из минеральной ваты с повышенными прочностными свойствами.
            Подробнее
            • Кровельные сэндвич-панели "Венталл" | ПРЕМИУМ
            Задать вопрос
            • Описание
            • Характеристики
            Описание



            Объекты применения:

            Ограждающие конструкции скатных кровельных покрытий в зданиях различного назначения.

            Уклон кровли от 10%, допускаемый уклон 5% в случаях отсутствия стыка панелей по длине.

            Применение в качестве внутреннего слоя сердечника из минеральной ваты на базальтовой основе позволяет панелям обеспечить:

            - высокую пожарную безопасность;

            - эффективную теплоизоляцию;

            - хорошее поглощение шума;

            - способность воспринимать внешние воздействия на протяжении всего срока службы.

            Важной составляющей предложения Ventall в области изготовления сэндвич-панелей являются услуги по проектированию и монтажу панелей, что позволяет сократить сроки реализации проектов.

            Мы помогаем клиентам выбрать оптимальную продукцию и спроектировать здание с использованием нашей продукции, а также выбрать способ монтажа и даем рекомендации по обслуживанию, которые позволят увеличить срок службы конструкций.


              * не стандартные типы покрытий и цвета по предварительному согласованию

            Характеристики в зависимости от толщины панелей

            Толщина панелей, мм
            50 80 100 120 150 180 200 230 250 Ед.изм.
            Вес м² 16,9 20,2 22,3 24,5 27,7 31,0 33,1 36,4 38,5 кг/м²
            Приведенное сопротивление теплопередаче R0 1,19 1,80 2,22 2,63 3,25 3,87 4,28 4,90 5,31 м²×°С/Вт
            Индекс изоляции воздушного шума RW 31 31 35 36 36 37 37 37 37 дБ
            Класс пожарной опасности К0(45)

            Степень огнестойкости RE 90
            Водонепроницаемость стыков по EN 14509 А (водонепроницаемые)
            Класс
            Класс воздухопроницаемости при кратности
            воздухообмена n 50 <1,0
            Очень низкая
            Прочность на сжатие, σС 100 кПа
            Прочность на растяжение, σР
            150 кПа
            Прочность сдвига при поперечном изгибе, τS
            75 кПа
            Разрушающая нагрузка при поперечном изгибе
            (на длине)
            640
            (1,5)
            1020
            (1,8)
            1270
            (2,1)
            1530
            (2,4)
            1900
            (2,55)
            2290
            (2,7)
            2500
            (3,0)
            3000
            (3,0)
            3300
            (3,0)
            кгс (м)
            Максимальный изгибающий момент, МИ:
            — в пролете
            — на опоре
            245
            285
            411
            447
            526
            556
            642
            665
            818
            830
            995
            994
            1114
            1104
            1293
            1269
            1413
            1379

            кгс×м
            кгс×м

            Регламентирующие нормативные документы ТУ 5284‐001‐48363367‐04
            Модульная ширина/максимальная ширина, мм    1000/1084
            Минимальная/максимальная длина, мм  2200/13500
            Материал сердечника — конструкционная минеральная вата из волокон базальтовой группы.

            — плотность, кг/м³
            — пожарно‐технические свойства

            PAROC
            CES 75CS100

            108
            НГ, КМ0

            Внешние металлические облицовки — тонколистовая
            оцинкованная сталь с полимерным покрытием
            SSAB
            (Финляндия)
            Наружная облицовка:

            — толщина, мм
            — тип профилирования
            — полимерное покрытие
            — цвет
            0,6
            5 гофров высотой 32 мм
            РЕ (25 мкм), GreenCoat Hiarc (27 мкм)
            GreenCoat Hiarc Max (40 мкм), GreenCoat Pural (50 мкм), стандартно по шкале RR
            Внутренняя облицовка:

            — толщина, мм
            — тип профилирования
            — полимерное покрытие
            — цвет
            0,6 (опция 0,5 РЕ RAL9003)
            m, v, g
            стандартно — РЕ (25 мкм), опция — *
            стандартно RR20, опция RAL9003*
            Степень воздействия окружающей среды
            Неагрессивная, слабоагрессивная, среднеагрессивная (C1‐C3)

            ЦВЕТА

            Стандартные цвета металлических облицовок по шкале RAL (Российских производителей)


            Характеристики
            Регламентирующие нормативные документы ТУ 5284‐001‐48363367‐04
            Модульная ширина/максимальная ширина, мм 1000/1084
            Минимальная/максимальная длина, мм 2200/13500
            Материал сердечника — конструкционная минеральная вата PAROC CES 75CS100
            - плотность, кг/м³ 108
            - пожарно‐технические свойства НГ, КМ0
            Внешние металлические облицовки — тонколистовая оцинкованная сталь с полимерным покрытием SSAB (Финляндия)
            Наружная облицовка
            - толщина, мм 0,6
            - тип профилирования 5 гофров высотой 32 мм
            - полимерное покрытие РЕ (25 мкм), GreenCoat Hiarc (27 мкм)
            - цвет GreenCoat Hiarc Max (40 мкм), GreenCoat Pural (50 мкм), стандартно по шкале RR
            Внутренняя облицовка
            - толщина, мм 0,6 (опция 0,5 РЕ RAL9003)
            - тип профилирования m, v, g
            - полимерное покрытие стандартно — РЕ (25 мкм), опция — *
            - цвет стандартно RR20, опция RAL9003*
            Степень воздействия окружающей среды Неагрессивная, слабоагрессивная, среднеагрессивная (C1‐C3)
            * не стандартные типы покрытий и цвета по предварительному согласованию
            Характеристики в зависимости от толщины панелей
            Толщина панелей, мм 50 80 100 120 150 180 200 230 250 Ед.изм.
            Вес м² 16,9 20,2 22,3 24,5 27,7 31,0 33,1 36,4 38,5 кг/м²
            Приведенное сопротивление теплопередаче R0 1,19 1,80 2,22 2,63 3,25 3,87 4,28 4,90 5,31 м²×°С/Вт
            Индекс изоляции воздушного шума RW 31 31 35 36 36 37 37 37 37 дБ
            Класс пожарной опасности К0(45)
            Степень огнестойкости RE 90
            Водонепроницаемость стыков по EN 14509 А (водонепроницаемые) Класс
            Класс воздухопроницаемости при кратности воздухообмена n 50 <1,0 Очень низкая
            Прочность на сжатие, σС 100 кПа
            Прочность на растяжение, σР 150 кПа
            Прочность сдвига при поперечном изгибе, τS 75 кПа
            Разрушающая нагрузка при поперечном изгибе (на длине) 640 (1,5) 1020 (1,8) 1270 (2,1) 1530 (2,4) 1900 (2,55) 2290 (2,7) 2500 (3,0) 3000 (3,0) 3300 (3,0) кгс (м)
            Максимальный изгибающий момент (пролет, опора), МИ
            - в пролете 245 411 526 642 818 995 1114 1293 1413 кгс×м
            - на опоре 285 447 556 665 830 994 1104 1269 1379 кгс×м
