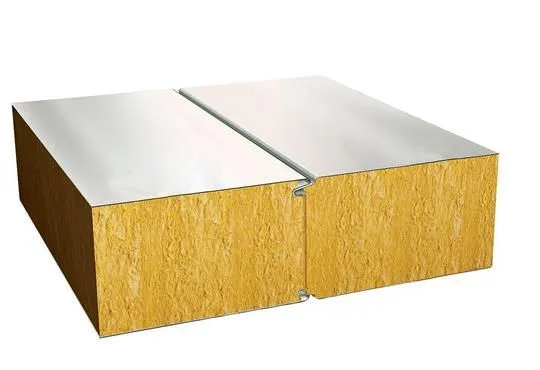

Применение в качестве внутреннего слоя сердечника из минеральной ваты на основе кварца позволяет панелям обеспечить:
- высокую пожарную безопасность;
- эффективную теплоизоляцию;
- хорошее поглощение шума;
- способность воспринимать внешние воздействия на протяжении всего срока службы.
Преимущества для стабильного строительства, дополнительные баллы при сертификации LEED, BREEAM.
Характеристики в зависимости от толщины панелей
|
Толщина панелей, мм |
100 | 120 | 150 | 180 | 200 | 230 | 250 | Ед.изм. |
|---|---|---|---|---|---|---|---|---|
| Вес м² | 17,5 | 18,9 | 21,0 | 23,1 | 24,5 | 26,6 | 28,0 | кг/м² |
| Приведенное сопротивление теплопередаче R0 | 2,58 | 3,06 | 3,79 | 4,52 | 5,00 | 5,73 | 6,22 | м²×°С/Вт |
| Индекс изоляции воздушного шума RW | 36 | 36 | 36 | 37 | 37 | 37 | 37 |
дБ |
| Класс пожарной опасности |
К0(45) |
|||||||
| Степень огнестойкости | EI 60 | EI 90 | EI 120 | EI 150 | EI 150 | EI 150 | EI 150 | |
| Водонепроницаемость стыков по EN 14509 |
А (водонепроницаемые) |
Класс | ||||||
|
Класс воздухопроницаемости при кратности воздухообмена n 50 <1,0 |
Очень низкая | |||||||
| Прочность на сжатие, σС | 60 | кПа | ||||||
|
Прочность на растяжение, σР |
100 | кПа | ||||||
| Прочность сдвига при поперечном изгибе, τS | 35 | кПа | ||||||
|
Разрушающая нагрузка при поперечном изгибе (на длине) |
600 (2,3) |
700 (2,4) |
900 (2,5) |
1050 (2,8) |
1200 (3,0) |
1350 (3,0) |
1500 (3,0) |
кгс (м) |
| Максимальный изгибающий момент (пролёт, опора), МИ | 564 | 677 | 845 | 1013 | 1125 | 1294 | 1406 | кгс×м |
| Регламентирующие нормативные документы |
ТУ 5284‐010‐10836231‐2016 |
|---|---|
| Модульная ширина/максимальная ширина, мм |
1190/1206 |
| Минимальная/максимальная длина, мм | 2200/13500 |
|
Материал сердечника — теплоизоляционные плиты из стеклянного волокна — плотность, кг/м³ — пожарно‐технические свойства |
ISOVER
55–70 |
|
Внешние металлические облицовки — тонколистовая оцинкованная сталь с полимерным покрытием |
SSAB (Финляндия) |
|
Наружная облицовка: |
|
|
— толщина, мм — тип профилирования — полимерное покрытие — цвет |
0,6 m, v, g, t РЕ (25 мкм), GreenCoat Hiarc (27 мкм), GreenCoat Hiarc Max (40 мкм), GreenCoat Pural (50 мкм) стандартно по шкале RR |
|
Внутренняя облицовка: |
|
|
— толщина, мм — тип профилирования — полимерное покрытие — цвет |
0,6 (опция 0,5) m, v, g, t стандартно — РЕ (25 мкм), опция — * стандартно RR20, опция RAL9003* |
|
Степень воздействия окружающей среды |
Неагрессивная, слабоагрессивная, среднеагрессивная (C1‐C3) |
