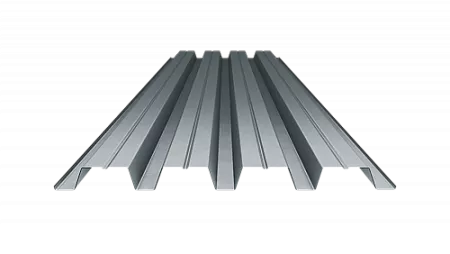

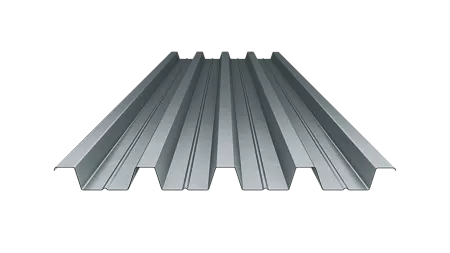

Несущий профнастил Н 60-845

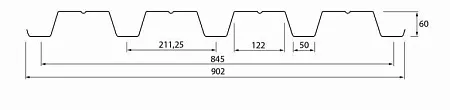

Условное обозначение:Н - несущий;
60 - высота профиля, мм;
845 - монтажная ширина профлиста, мм;
|
Рабочая ширина |
845 мм |
|
Габаритная ширина, мм |
~902 мм |
|
Толщина |
0.55, 0.6, 0.65, 0.7, 0.8, 0.9, 1.0 мм |
|
Высота профиля |
60 мм |
|
Марки стали по ГОСТ |
Р 52246: 220, 280, 320,350 |
|
Виды сталей |
оцинкованная, оцинкованная с покрытием, нержавеющая |
|
Класс Zn |
100, 140, 200, 275 г/м2 |
|
Сталь с покрытием RAL |
Полиэфир, ПВДФ, Полиуретан, Пластизоль |
|
Производится по |
ГОСТ Р 24045-2016, ТУ 24.33.20- 001-41384308-2019 |
|
Окраска |
в любой цвет по каталогу RAL |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Характеристики профилированного листа |
||||||||
|
Справочная величина на 1 м ширины* |
||||||||
| Тип профиля |
Толщина |
Площадь |
Масса |
Момент |
Момент сопротивления, Wx1, см3 |
Момент сопротивления, Wx2, см3 |
Масса 1 м2, кг |
Ширина заготовки, мм |
| H60-845 | 0,7 | 8,8 | 7,39 | 49,2 | 14,4 | 19 | 8,75 | 1250 |
| 0,8 | 10 | 8,37 | 58 | 16,7 | 23 | 9,91 | ||
| 0,9 | 11,3 | 9,35 | 67 | 18,9 | 27,2 | 11,07 | ||
*Значение моментов инерции и сопротивления указаны при сжатых широких полках.
ТАБЛИЦА ПРЕДЕЛЬНЫХ НАГРУЗОК И ВАРИАНТЫ УКЛАДКИ ПРОФНАСТИЛА
| Тип профиля | Шаг опор, м |
Предельная нагрузка (кг/м2) при расчетной схеме |
|||
|
|
 |
|||
|
0,7 |
3 | 257 |
204 |
248 |
|
| 4 | 144 |
122 |
150 |
||
| 5 | 92 |
79 |
- |
||
|
0,8 |
3 | 297 |
248 |
302 |
|
| 4 | 167 |
149 |
182 |
||
| 5 | 107 |
95 |
- | ||
|
0,9 |
3 | 337 |
294 |
359 |
|
| 4 | 189 |
174 |
216 |
||
| 5 | 121 |
112 |
- |
||
Компания STALLIN производит несущий профилированный лист с высотой гофр от 60 до 160 мм, применяемый при строительстве промышленных зданий:
- для прогонных систем: Н60-985 и H90-945
- для беспрогонных систем: Н135-930, Н144-860, Н153-840, Н158-750
Применяемые марки проката стали по EN 10346 и ГОСТ Р 52246 (280, 320, 350 и др.). Толщина металла от 0,6 до 1,8 мм. Наш профнастил полностью соответствует всем действующим требованиям на территории России и стран СНГ:
- ГОСТ Р 24045-2016
- СП 260.1325800.2016
- Новый ГОСТ Р 58901-2020
- Заключение ФГБУ ВНИИПО МЧС России
- Система менеджмента качества соответствует требованиям ISO 9001:2015
- Сертификат соответствия требованиям ТР 2009/013/BY Республики Беларусь "Здания и сооружения, строительные материалы и изделия. Безопасность"
- СП 20.13330.2016 "Нагрузки и воздействия"
Получить подробную консультацию можно по телефону +7(343) 287-12-70
