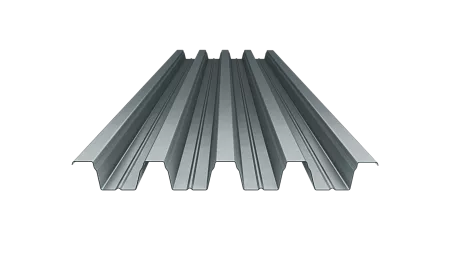

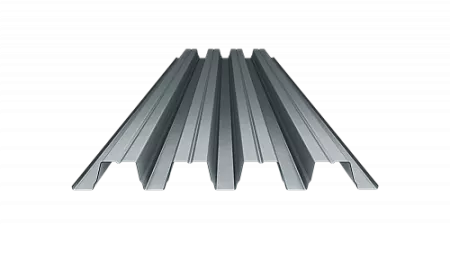

            Несущий профлист Н 75-750


            Stallin
            от 900 руб/м²
            Заказать товар
            Несущий профлист Н 75-750
            Подробнее
            • Несущий профлист Н 75-750
            • Несущий профлист Н 75-750
            • Несущий профлист Н 75-750
            • Несущий профлист Н 75-750
            • Несущий профлист Н 75-750
            • Несущий профлист Н 75-750
            Задать вопрос

            Описание

            Описание

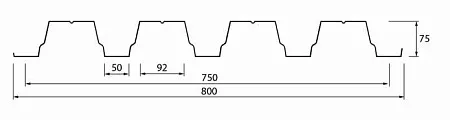

            Несущий профнастил Н 75-750

            Условное обозначение:

            Н - несущий;
            75 - высота профиля, мм;
            750 - монтажная ширина профлиста, мм;


              Рабочая ширина
                    750 мм
              Габаритная ширина, мм
                  ~800 мм
              Толщина
                    0.55, 0.6, 0.65, 0.7, 0.8, 0.9, 1.0 мм
              Высота профиля
                    75 мм
              Марки стали по ГОСТ
                    Р 52246: 220, 280, 320,350
              Виды сталей
                    оцинкованная, оцинкованная с покрытием, нержавеющая
              Класс Zn
                   100, 140, 200, 275 г/м2
              Сталь с покрытием RAL
                    Полиэфир, ПВДФ, Полиуретан, Пластизоль
              Производится по
                    ГОСТ Р 24045-2016, ТУ 24.33.20- 001-41384308-2019
              Окраска
                    в любой цвет по каталогу RAL


            Характеристики профилированного листа



                                                                                    Справочная величина на 1 м ширины*

                 Тип профиля

            Толщина
            материала,
             мм

            Площадь
            сечения А,
             см2

            Масса
            1
            м, кг

            Момент
             инерции,
            lx, см4

            Момент
            сопротивления,
            Wx1, см3
            Момент
             сопротивления,
            Wx2, см3
            Масса
            1 м2, кг
            Ширина
             заготовки,
            мм
                     75-750      0,7      8,8    7,39       90,9
                     22,1            26,8        9,36         1250
                 0,8      10    8,37      106,6          25,6            32,1      10,64
                 0,9      11,3    9,35      122,5          29            37,4       11,91


            Таблица предельных нагрузок и варианты укладки профнастила

             Тип профиля       Шаг опор, м

            Предельная нагрузка (кг/м2) при расчетной схеме


                 shema1.jpg              shema2.jpg            shema3.jpg


                     0,7


                        3                  394

                               298

                                  362

                        4                  221

                               181

                                  221
                        5                  142

                               122

                                    -


                        6

                               98                     85                         -


                    0,8


                        3                  454

                               366

                                  445

                        4                  256

                               221

                                  270


                        5

                             164                    145                          -
                        6

                             114

                               101
                                     -


                     0,9


                        3                  515

                               436

                                  531

                        4                  290

                               262

                                  321


                        5

                             185                    169                         -
                        6

                             129

                               118

                                    -

            Компания STALLIN производит несущий профилированный лист с высотой гофр от 60 до 160 мм, применяемый при строительстве промышленных зданий:

            • для прогонных систем: Н60-985 и H90-945
            • для беспрогонных систем: Н135-930, Н144-860, Н153-840, Н158-750

            Применяемые марки проката стали по EN 10346 и ГОСТ Р 52246 (280, 320, 350 и др.). Толщина металла от 0,6 до 1,8 мм. Наш профнастил полностью соответствует всем действующим требованиям на территории России и стран СНГ:

            • ГОСТ Р 24045-2016
            • СП 260.1325800.2016
            • Новый ГОСТ Р 58901-2020
            • Заключение ФГБУ ВНИИПО МЧС России
            • Система менеджмента качества соответствует требованиям ISO 9001:2015
            • Сертификат соответствия требованиям ТР 2009/013/BY Республики Беларусь "Здания и сооружения, строительные материалы и изделия. Безопасность"
            • СП 20.13330.2016 "Нагрузки и воздействия"

            Получить подробную консультацию можно по телефону +7(343) 287-12-70
