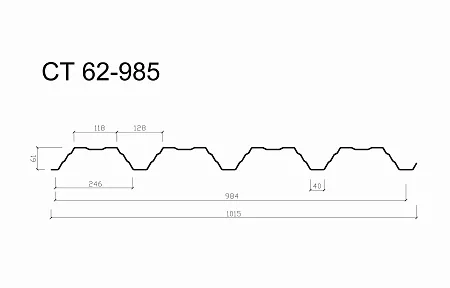

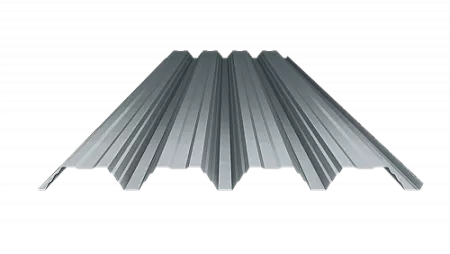

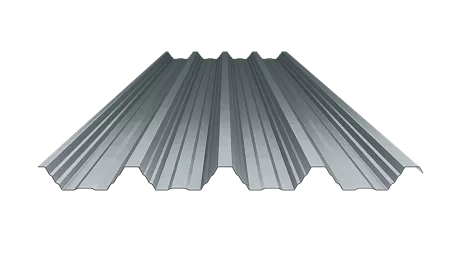

Несущий профнастил СТ 62-985
Условное обозначение:Н - несущий;
62 - высота профиля, мм;
985 - монтажная ширина профлиста, мм;
|
Рабочая ширина |
985 мм |
|
Габаритная ширина, мм |
~1015 мм |
|
Толщина |
0.6, 0.7, 0.8, 0.9, 1.0, 1.1, 1,2 мм |
|
Высота профиля |
61 мм |
|
Марки стали по ГОСТ |
52246: 220, 280, 320,350 |
|
Виды сталей |
оцинкованная, оцинкованная с покрытием, нержавеющая |
|
Класс Zn |
100, 140, 200, 275 г/м2 |
|
Сталь с покрытием RAL |
Полиэфир, ПВДФ, Полиуретан, Пластизоль |
|
Производится по |
ГОСТ Р 24045-2016, ТУ 24.33.20- 001-41384308-2019 |
|
Окраска |
в любой цвет по каталогу RAL |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Характеристики профилированного листа |
||||||||||
|
Справочная величина на 1 м ширины* |
||||||||||
| Тип профиля |
Толщина |
Площадь |
Масса |
Момент |
Момент |
Момент |
Масса |
Ширина |
||
|
СТ62-985 |
0,6 | 7,5 | 6,23 | 31,86 | 10,07 | 10,63 | 6,33 |
1500 |
||
| 0,7 | 8,8 | 7,21 | 38,06 | 11,85 | 17,87 | 7,33 | ||||
| 0,8 | 10,0 | 8,19 | 44,40 | 13,63 | 15,19 | 8,33 | ||||
| 0,9 | 11,3 | 9,18 | 50,86 | 15,43 | 17,59 | 9,32 | ||||
| 1,00 | 12,5 | 10,16 | 57,46 | 17,23 | 20,06 | 10,32 | ||||
| 1,10 | 13,9 | 11,42 | 64,15 | 19,02 | 22,60 | 11,42 | ||||
| 1,20 | 15,0 | 12,32 | 70,91 | 20,83 | 25,19 | 12,32 | ||||
ТАБЛИЦА ПРЕДЕЛЬНЫХ НАГРУЗОК И ВАРИАНТЫ УКЛАДКИ ПРОФНАСТИЛА
| Тип профиля | Шаг опор, м | Предельная нагрузка (кг/м2) при расчетной схеме | ||
|
 |
 |
||
|
0,6 |
3 | 292 | 292 | 365 |
| 4 | 164 | 164 | 205 | |
| 5 | 105 | 105 | 131 | |
|
0,7 |
3 | 344 |
344 |
430 |
| 4 | 193 |
193 |
242 | |
| 5 | 124 |
124 |
155 | |
|
0,8 |
3 |
395 |
395 | 494 |
| 4 | 222 |
222 |
278 | |
| 5 | 142 | 142 | 178 | |
|
0,9 |
3 | 447 | 447 | 559 |
| 4 | 252 | 252 | 315 | |
| 5 | 161 | 161 | 201 | |
|
1 |
3 | 500 | 500 | 625 |
| 4 | 281 | 281 | 351 | |
| 5 | 180 | 180 | 225 | |
|
1,1 |
3 | 552 | 552 | 689 |
| 4 | 310 | 310 | 388 | |
| 5 | 199 | 199 | 248 | |
|
1,2 |
3 | 604 | 604 | 755 |
| 4 | 340 | 340 | 425 | |
| 5 | 217 | 217 | 272 | |
Компания STALLIN производит несущий профилированный лист с высотой гофр от 60 до 160 мм, применяемый при строительстве промышленных зданий:
- для прогонных систем: Н60-985 и H90-945
- для беспрогонных систем: Н135-930, Н144-860, Н153-840, Н158-750
Применяемые марки проката стали по EN 10346 и ГОСТ Р 52246 (280, 320, 350 и др.). Толщина металла от 0,6 до 1,8 мм. Наш профнастил полностью соответствует всем действующим требованиям на территории России и стран СНГ:
- ГОСТ Р 24045-2016
- СП 260.1325800.2016
- Новый ГОСТ Р 58901-2020
- Заключение ФГБУ ВНИИПО МЧС России
- Система менеджмента качества соответствует требованиям ISO 9001:2015
- Сертификат соответствия требованиям ТР 2009/013/BY Республики Беларусь "Здания и сооружения, строительные материалы и изделия. Безопасность"
- СП 20.13330.2016 "Нагрузки и воздействия"
Получить подробную консультацию можно по телефону +7(343) 287-12-70
