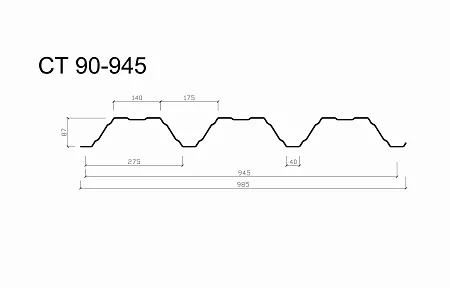

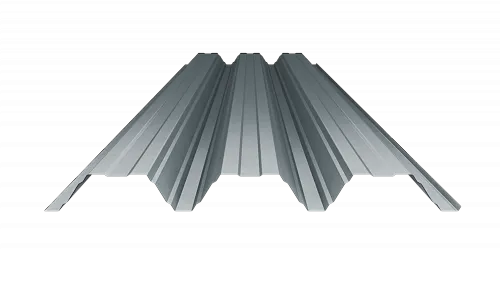

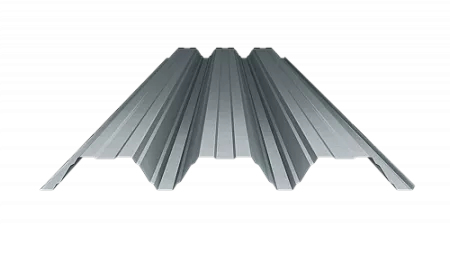

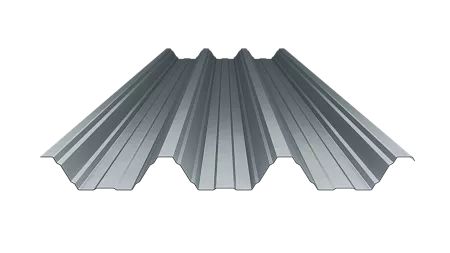

Несущий профнастил Н 90-945
Условное обозначение:Н - несущий;
90 - высота профиля, мм;
945 - монтажная ширина профлиста, мм;
|
Рабочая ширина |
945 мм |
|
Габаритная ширина, мм |
~985 мм |
|
Толщина |
0.6, 0.7, 0.8, 0.9, 1.0, 1.1, 1,2 мм |
|
Высота профиля |
87 мм |
|
Марки стали по ГОСТ |
Р 52246: 220, 280, 320,350 |
|
Виды сталей |
оцинкованная, оцинкованная с покрытием, нержавеющая |
|
Класс Zn |
100, 140, 200, 275 г/м2 |
|
Сталь с покрытием RAL |
Полиэфир, ПВДФ, Полиуретан, Пластизоль |
|
Производится по |
ГОСТ Р 24045-2016, ТУ 24.33.20- 001-41384308-2019 |
|
Окраска |
в любой цвет по каталогу RAL |
Технические характеристики
| Обозначение профиля | Толщина металла, t, мм | Площадь сечения А, см2 | Масса 1 п.м., кг | Масса 1 м2, кг | Справочные величины на 1 м ширины | Ширина заготовки, мм | |||||
| При сжатых узких полках | При сжатых широких полках | ||||||||||
| Iх, см4 | Wx1, см3 | Wx2, см3 | Iх, см4 | Wx1, см3 | Wx2, см3 | ||||||
|
1
|
3 | 5 | 6 | 5 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| СТ 90-945(985)-0,6 | 0,6 | 7,5 | 6,23 | 6,59 | 74,7 | 13,62 | 23,08 | 62,85 | 14,56 | 14,26 | 1250 |
| СТ 90-945(985)-0,7 | 0,7 | 8,75 | 7,21 | 7,63 | 89,93 | 16,6 | 27,1 | 74,75 | 17,11 | 17,12 | |
| СТ 90-945(985)-0,8 | 0,8 | 10 | 8,19 | 8,67 | 104,73 | 19,45 | 31,17 | 87,11 | 19,7 | 20,16 | |
| СТ 90-945(985)-0,9 | 0,9 | 11,25 | 9,18 | 9,71 | 119,78 | 22,36 | 35,27 | 99,76 | 22,31 | 23,3 | |
| СТ 90-945(985)-1,0 | 1 | 12,5 | 10,16 | 10,75 | 135,02 | 25,31 | 39,37 | 112,67 | 24,93 | 26,54 | |
| СТ 90-945(985)-1,1 | 1,1 | 13,88 | 11,24 | 11,89 | 150,13 | 28,23 | 43,43 | 125,81 | 27,57 | 29,88 | |
| СТ 90-945(985)-1,2 | 1,2 | 15 | 12,12 | 12,82 | 165,22 | 31,15 | 47,47 | 139,17 | 30,22 | 33,31 | |
Таблица предельных нагрузок и варианты укладки профнастила
| Тип профиля | Шаг опор, м | Предельная нагрузка (кг/м2) при расчетной схеме | ||
 |
 |
 |
||
| 0,6 | 3 | 395 | 391 | 444 |
| 4 | 222 | 222 | 278 | |
| 5 | 14 2 | 142 | 178 | |
| 6 | 99 | 99 | 123 | |
| 0,7 | 3 | 481 | 481 | 580 |
| 4 | 271 | 271 | 338 | |
| 5 | 173 | 173 | 217 | |
| 6 | 120 | 120 | 150 | |
| 0,8 | 3 | 564 | 564 | 705 |
| 4 | 317 | 317 | 397 | |
| 5 | 203 | 203 | 254 | |
| 6 | 141 | 141 | 176 | |
| 0,9 | 3 | 648 | 648 | 810 |
| 4 | 365 | 365 | 456 | |
| 5 | 233 | 233 | 292 | |
| 6 | 162 | 162 | 203 | |
| 1 | 3 | 734 | 734 | 917 |
| 4 | 413 | 413 | 516 | |
| 5 | 264 | 264 | 330 | |
| 6 | 184 | 184 | 229 | |
| 1,1 | 3 | 819 | 819 | 1023 |
| 4 | 460 | 460 | 576 | |
| 5 | 295 | 295 | 368 | |
| 6 | 205 | 205 | 256 | |
| 1,2 | 3 | 903 | 903 | 1129 |
| 4 | 508 | 508 | 635 | |
| 5 | 325 | 325 | 406 | |
| 6 | 226 | 226 | 282 | |
Компания STALLIN производит несущий профилированный лист с высотой гофр от 60 до 160 мм, применяемый при строительстве промышленных зданий:
- для прогонных систем: Н60-985 и H90-945
- для беспрогонных систем: Н135-930, Н144-860, Н153-840, Н158-750
Применяемые марки проката стали по EN 10346 и ГОСТ Р 52246 (280, 320, 350 и др.). Толщина металла от 0,6 до 1,8 мм. Наш профнастил полностью соответствует всем действующим требованиям на территории России и стран СНГ:
- ГОСТ Р 24045-2016
- СП 260.1325800.2016
- Новый ГОСТ Р 58901-2020
- Заключение ФГБУ ВНИИПО МЧС России
- Система менеджмента качества соответствует требованиям ISO 9001:2015
- Сертификат соответствия требованиям ТР 2009/013/BY Республики Беларусь "Здания и сооружения, строительные материалы и изделия. Безопасность"
- СП 20.13330.2016 "Нагрузки и воздействия"
Получить подробную консультацию можно по телефону +7(343) 287-12-70
