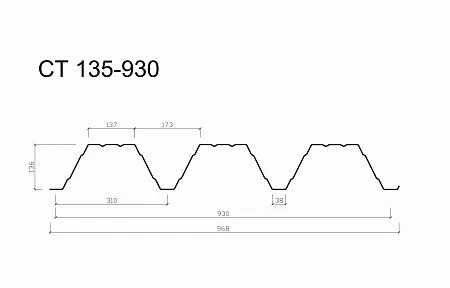

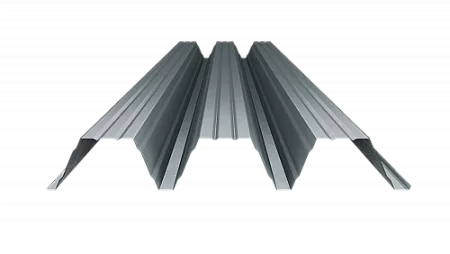

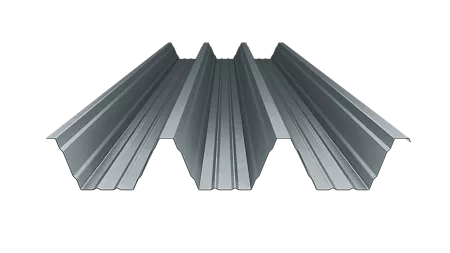

Несущий профнастил Н 135-930
Условное обозначение:Н - несущий;
135 - высота профиля, мм;
930 - монтажная ширина профлиста, мм;
|
Рабочая ширина |
930 мм |
|
Габаритная ширина, мм |
~968 мм |
|
Толщина |
0.7, 0.8, 0.9, 1.0, 1.1, 1.2, 1.3, 1.4, 1.5 мм |
|
Высота профиля |
136 мм |
|
Марки стали по ГОСТ |
Р 52246: 220, 280, 320,350 |
|
Виды сталей |
оцинкованная, оцинкованная с покрытием, нержавеющая |
|
Класс Zn |
100, 140, 200, 275 г/м2 |
|
Сталь с покрытием RAL |
Полиэфир, ПВДФ, Полиуретан, Пластизоль |
|
Производится по |
ГОСТ Р 24045-2016, ТУ 24.33.20- 001-41384308-2019 |
|
Окраска |
в любой цвет по каталогу RAL |
Технические характеристики
| Обозначение профиля | Толщина металла, t, мм | Площадь сечения А, см2 | Масса 1 п.м., кг | Масса 1 м2, кг | Справочные величины на 1 м ширины | Ширина заготовки, мм | |||||
| При сжатых узких полках | При сжатых широких полках | ||||||||||
| Iх, см4 | Wx1, см3 | Wx2, см3 | Iх, см4 | Wx1, см3 | Wx2, см3 | ||||||
| 1 | 3 | 5 | 6 | 5 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| СТ 135-930(950)-0,7 | 0,7 | 10,5 | 8,65 | 9,36 | 263,84 | 30,7 | 50,15 | 280,45 | 33,64 | 50,96 | 1500 |
| СТ 135-930(950)-0,8 | 0,8 | 12 | 9,83 | 10,64 | 311,86 | 36,98 | 57,55 | 321,18 | 38,4 | 58,36 | |
| СТ 135-930(950)-0,9 | 0,9 | 13,5 | 11,01 | 11,91 | 356,34 | 42,35 | 65,15 | 361,31 | 43,16 | 65,55 | |
| СТ 135-930(950)-1,0 | 1 | 15 | 12,19 | 13,19 | 401,02 | 47,92 | 72,75 | 401,53 | 48,03 | 72,85 | |
| СТ 135-930(950)-1,1 | 1,1 | 16,5 | 13,37 | 14,47 | 441,86 | 52,79 | 80,04 | 441,86 | 52,79 | 80,04 | |
| СТ 135-930(950)-1,2 | 1,2 | 18 | 14,54 | 15,74 | 482,08 | 57,55 | 87,24 | 482,08 | 57,55 | 87,24 | |
| СТ 135-930(950)-1,3 | 1,3 | 19,5 | 15,72 | 17,01 | 522,3 | 62,41 | 94,33 | 522,3 | 62,41 | 94,33 | |
| СТ 135-930(950)-1,4 | 1,4 | 21 | 16,9 | 18,29 | 562,53 | 67,18 | 101,52 | 562,53 | 67,18 | 101,52 | |
| СТ 135-930(950)-1,5 | 1,5 | 22,5 | 18,08 | 19,56 | 602,85 | 71,94 | 108,62 | 602,85 | 71,94 | 108,62 | |
Таблица предельных нагрузок и варианты укладки профнастила
| Тип профиля | Шаг опор, м | Предельная нагрузка (кг/м2) при расчетной схеме | ||
|
|
|
||
| 0,7 | 3 | 1063 | 616 | 700 |
| 4 | 598 | 462 | 525 | |
| 5 | 383 | 370 | 420 | |
| 6 | 266 | 266 | 332 | |
| 0,8 | 3 | 1214 | 775 | 881 |
| 4 | 683 | 581 | 660 | |
| 5 | 437 | 437 | 528 | |
| 6 | 303 | 303 | 379 | |
| 0,9 | 3 | 1364 | 948 | 1077 |
| 4 | 767 | 711 | 808 | |
| 5 | 491 | 491 | 614 | |
| 6 | 341 | 341 | 426 | |
| 1 | 3 | 1518 | 1133 | 1288 |
| 4 | 854 | 850 | 966 | |
| 5 | 546 | 546 | 683 | |
| 6 | 379 | 379 | 474 | |
| 1,1 | 3 | 1668 | 1331 | 1513 |
| 4 | 938 | 938 | 1135 | |
| 5 | 601 | 601 | 751 | |
| 6 | 417 | 417 | 521 | |
| 1,2 | 3 | 1819 | 1542 | 1752 |
| 4 | 1023 | 1023 | 1279 | |
| 5 | 655 | 655 | 818 | |
| 6 | 455 | 455 | 568 | |
| 1,3 | 3 | 1973 | 1764 | 2004 |
| 4 | 1110 | 1110 | 1387 | |
| 5 | 710 | 710 | 888 | |
| 6 | 493 | 493 | 616 | |
| 1,4 | 3 | 2123 | 1997 | 2269 |
| 4 | 1194 | 1194 | 1493 | |
| 5 | 764 | 764 | 955 | |
| 6 | 531 | 531 | 663 | |
| 1,5 | 3 | 2274 | 2241 | 2547 |
| 4 | 1279 | 1279 | 1599 | |
| 5 | 818 | 818 | 1023 | |
| 6 | 568 | 568 | 710 | |
Компания STALLIN производит несущий профилированный лист с высотой гофр от 60 до 160 мм, применяемый при строительстве промышленных зданий:
- для прогонных систем: Н60-985 и H90-945
- для беспрогонных систем: Н135-930, Н144-860, Н153-840, Н158-750
Применяемые марки проката стали по EN 10346 и ГОСТ Р 52246 (280, 320, 350 и др.). Толщина металла от 0,6 до 1,8 мм. Наш профнастил полностью соответствует всем действующим требованиям на территории России и стран СНГ:
- ГОСТ Р 24045-2016
- СП 260.1325800.2016
- Новый ГОСТ Р 58901-2020
- Заключение ФГБУ ВНИИПО МЧС России
- Система менеджмента качества соответствует требованиям ISO 9001:2015
- Сертификат соответствия требованиям ТР 2009/013/BY Республики Беларусь "Здания и сооружения, строительные материалы и изделия. Безопасность"
- СП 20.13330.2016 "Нагрузки и воздействия"
Получить подробную консультацию можно по телефону +7(343) 287-12-70
