Более 15 лет компания "Скандинавские Системы" является дистрибьютором Концерна Ruukki - SSAB.
Представляем износостойкую и высокопрочную сталь Raex, которая была специально разработана для увеличения срока эксплуатации изделий, которые подвержены постоянным ударным воздействиям и износу.
Износостойкая и высокопрочная сталь Raex обладает превосходной твердостью и ударной прочностью. Применение стали Раекс позволяет значительно увеличить срок службы машин, уменьшить степень износа несущих деталей и снизить расходы. Благодаря сочетанию высокой твердости и малой толщины листов стали Raex, предоставляется возможность проектировать новые изделия, отличающиеся максимальной производительностью при малом собственном весе.

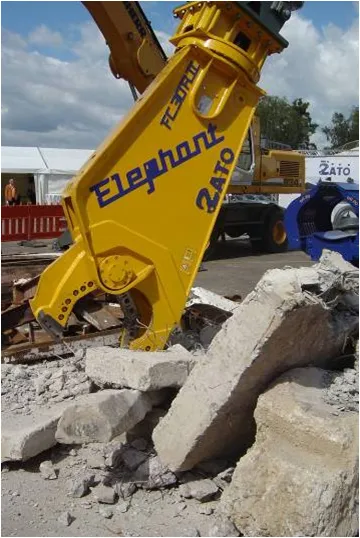

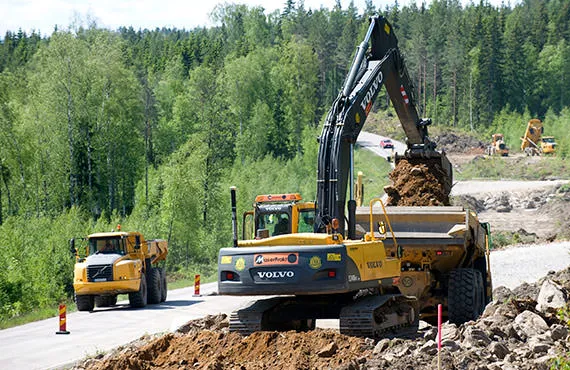

Область применения стали Raex

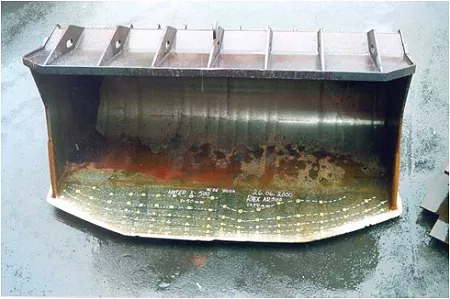

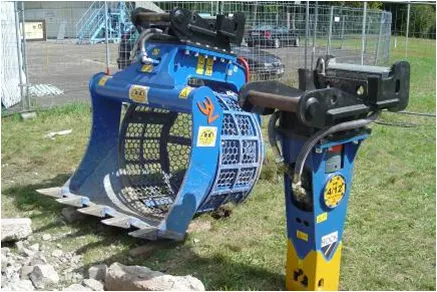

- Ковши и контейнеры
- Режущие края землеройных машин

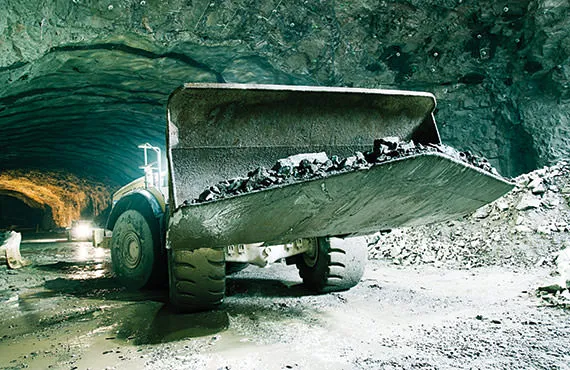

- Несущие детали горнорудных машин
- Несущие компоненты машин и установок для перемешивание бетона и деревообрабатывающей техники
- Платформы
- Загрузочные устройства, дымоходы

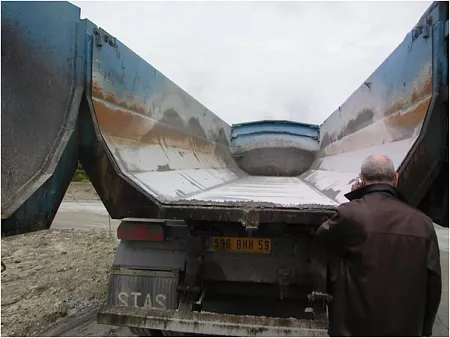

- Самосвальные кузова и пр.
Описание марки стали
Raex 300, Raex 400, Raex 450 и Raex 500 износостойкие закаленные стали. Цифровое обозначение указывает на среднее значение твердости по Бринеллю: 300, 400, 450 и 500 HBW.
Допуски на размеры и форму
Толстые листы
Толщина EN 10029 Класс A. Ширина и длина EN 10029. Плоскостность EN 10029, Класс N нормальные допуски на плоскостность, тип стали H.
Листы
Толщина, ширина и длина EN 10051. Плоскостность EN 10029 Класс N, тип стали H.
Абразивный износ
Мартенситная микроструктура устойчивой к абразивному износу стали гарантирует повышенную твердость и прочность на разрыв. Твердость стали Raex 500 более чем в три раза превышает твердость конструкционной стали S355, Raex 450 - почти в три раза и Raex 400 - в два с половиной раза. Высокая твердость и прочность на разрыв обеспечивают высокую устойчивость к абразивному износу. Высокая износостойкость - наиболее важный аргумент при выборе этих сталей.
Твердость по Бринеллю измеряется согласно стандарту EN ISO 6506-1 на удалении 0,3 - 2 мм от поверхности стали. Глубина замера определяется в зависимости от толщины листа и вида продукции.
Качество обработки поверхности
EN 10163-2 Класс A3. Не разрешено проводить ремонтную сварку толстых листов.
Процесс дрессировки листов (Dead Flat)
Листы из закаленной стали Raex на заводе подвергаются дрессировке (DF), данная процедура представляет собой обжатие листа в холодном состоянии. Снимаются остаточные напряжения в стали, обеспечивается повышенная плоскостность листа. Благодаря этому становится проще контролировать процесс сварки листа. При резке листов, прошедших дрессировку (DF), сохраняется высокая плоскостность листа. Таким образом, перед последующими этапами обработки правка листов не потребуется. Плоский и со снятым остаточным напряжением лист уменьшает время производственного цикла в обработке листового металла. Информация о проведении дрессировки листа вносится в сертификат качества.
Диапазоны толщин
| Марка стали | Листы мм | Толстые листы мм |
|---|---|---|
| Raex 300 | 2.5 - 8.0 | - |
| Raex 400 | 2.5 - 6.4 | 5-60 |
| Raex 450 | 3.0 - 6.4 | 5-60 |
| Raex 500 | 4.0 - 5.0 | 5-60 |
|
|
Химический состав
Максимальное содержание %, (химический состав металла)
| Марка стали | C | Si | Mn | P | S | Cr | Ni | Mo | B |
|---|---|---|---|---|---|---|---|---|---|
| Raex 300 | 0.18 | 0.70 | 1,7 | 0.025 | 0.015 | 1,5 | 0.40 | 0.50 | 0.005 |
| Raex 400 | 0.25 | 0.70 | 1,7 | 0.025 | 0.015 | 1,5 | 0.70 | 0.50 | 0.005 |
| Raex 450 | 0.26 | 0.70 | 1,7 | 0.025 | 0.015 | 1.00 | 0.70 | 0.50 | 0.005 |
| Raex 500 | 0.30 | 0.70 | 1,7 | 0.025 | 0.015 | 1.00 | 0.80 | 0.50 | 0.005 |
Дополнительно в качестве micro-alloy материалов могут применяться алюминий (Al) и/или титан (Ti).
Содержание углеродного эквивалента. Типичные значения
| Марка стали | Толщина, мм | CEV | Продукция |
|---|---|---|---|
| Raex 300 | 2-8 | 0.47 | Листы |
| Raex 400 | 2.5 - 6.4 | 0.49 | Листы |
| Raex 400 | 5-12 | 0.45 | Тяжелые толстые листы |
| Raex 400 | (12) - 30 | 0.50 | Тяжелые толстые листы |
| Raex 400 | (30) - 60 | 0.56 | Тяжелые толстые листы |
| Raex 450 | 3.0 - 6.4 | 0.53 | Листы |
| Raex 450 | 6-30 | 0.50 | Тяжелые толстые листы |
| Raex 450 | (30) - 60 | 0.58 | Тяжелые толстые листы |
| Raex 500 | 4.0 - 5.5 | 0.55 | Листы |
| Raex 500 | 5-60 | 0.64 | Тяжелые толстые листы |
CEV = C + Mn / 6 + (Cr + Mo + V) / 5 + (Ni + Cu) / 15
Твердость каждого вида продукции и толщина
| Марка стали | Продукция | Толщина мм | Диапазон твердости HBW |
|---|---|---|---|
| Raex 300 | Листы | 2.0 - 8.0 | 270 - 390 |
| Raex 400 | Листы | 2.5 - 6.4 | 360 - 420 |
| Raex 400 | Тяжелые толстые листы | 360 - 420 | |
| Raex 400 | Тяжелые толстые листы | (15) - 30 | 360 - 450 |
| Raex 400 | Тяжелые толстые листы | (30) - 60 | 360 - 480 |
| Raex 450 | Листы | 3.0 - 6.4 | 420 - 500 |
| Raex 450 | Тяжелые толстые листы | 420 - 500 | |
| Raex 500 | Листы | 4.0 - 5.5 | 450 - 540 |
| Raex 500 | Тяжелые толстые листы | 450 - 540 |
Типичные механические свойства
| Марка стали | Предел текучести Rp0,2 MPa | Прочность на разрыв Rm MPa | Удлинение A5 % | Ударная вязкость, Charpy V 20 J |
|---|---|---|---|---|
| Raex 400 | 1000 | 1250 | 10 | -40 C |
| Raex 450 | 1200 | 1450 | 8 | -40 C |
| Raex 500 | 1250 | 1600 | 8 | -30 C |
Значения для марок стали Raex 400, Raex 450 и Raex 500 - это типичные механические свойства, проверенные на толстых листах толщиной 20 мм.
Значения для Raex 300 являются типичными механическими свойства, проверенными на толстом листе, толщиной 8 мм.
Узнать подробную информацию по износостойкой стали Raex в Екатеринбурге можно по телефону: +7(343) 287-12-70
