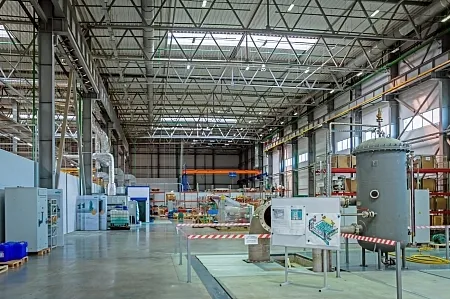

Запрос на расчетЗдание ТрассконTM имеет ряд преимуществ:

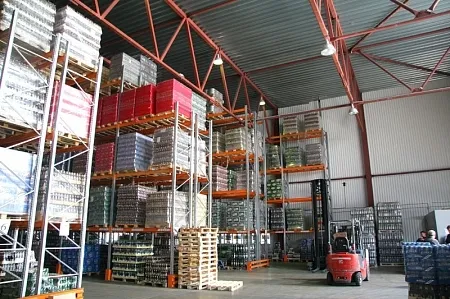

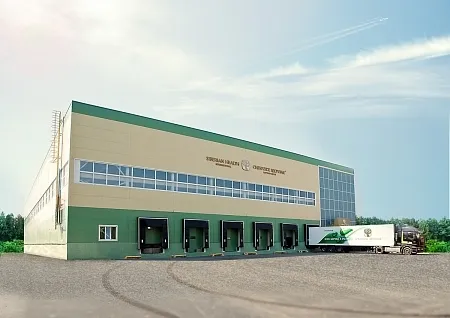

- Готовность к любым задачам и требованиям заказчика. Ventall предлагает широкую линейку типоразмеров с требуемыми характеристиками для различных областей назначения: склады и логистические комплексы, производственные цеха, торговые магазины и спортивные залы.
- Быстрый ввод в строй и быстрая окупаемость. Здания серии ТрассконTM - законченное строительное решение из легких металлоконструкций. При заказе здания нет необходимости проводить проектные работы. В состав комплекта изначально включены все необходимые материалы и комплектующие под конкретный объект: металлокаркас, ограждающие конструкции кровли и стен, окна, ворота, двери. Все соединения - на болтах. Быстрое изготовление и монтаж позволяют в короткий срок ввести здание в строй. Изготовление здания Трасскон занимает 1-2 месяца, а монтаж - 2-3 месяца.
- "Зеленое строительство". В качестве ограждающих конструкций здания ТрассконTM используются сэндвич-панели, позволяющие снизить уровень потребления электроэнергии на протяжении всего жизненного цикла здания и издержки при эксплуатации.
Размеры
| Однопролетное | Многопролетное | |
|---|---|---|
| Типовая ширина | 18 м, 24 м, 30 м, 36 м | Составное здание из нескольких однопролетных* |
| Типовая высота до низа несущих конструкций | 7.2 м, 8.4 м, 9.6 м, 10.8 м | 7.2 м, 8.4 м, 9.6 м, 10.8 м |
| Уклон кровли | 2% | 2% |

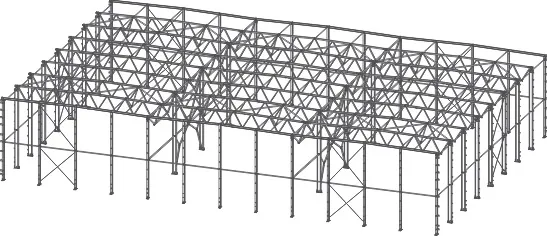

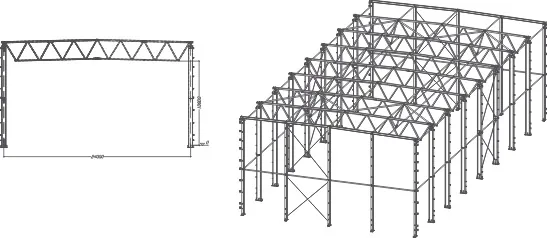

| Однопролëтное | Многопролëтное |
|
|
Стальной каркас
Каркасная система состоит из основных и торцевых рам.
Каркас ферм реализован на основе труб квадратного и прямоугольного сечения. Опирание ферм на колонны - шарнирное.
Колонны здания постоянного сечения и изготавливаются из сварных двутавров. Опирание колонн на фундамент - жëсткое.
Стойки и балки фахверка предполагаются из прокатного двутавра. Связи - из круглых и прямоугольных труб.
Прогоны стен - из гнутых оцинкованных профилей.
Здания системы Трасскон производятся в соответствии с Техническими Условиями 5281-006-48363367-02.
Цвета и покрытия
Цветовая гамма стандарта RR и RAL
Возможно использование любого другого цвета по шкале RAL.
|
Цветовая гамма RAL |
Сэндвич-панели |
Трапецеидальное профилирование |
RWS | |||
|
|
|
Поверхность панели | Стены S3 | Стены BC-18 | Кровля BH-45 |
|
|
RAL 9003 Белый | внешняя, внутренняя |
X |
X |
X |
X |
|
RAL 9002 Белая ночь |
внешняя, внутренняя
|
X |
X |
X |
X |
|
RAL 9006 Серебристый |
внешняя, внутренняя |
X |
X |
X |
X |
|
RAL 1014 Бежевый | внешняя, внутренняя |
X |
X |
X |
X |
|
RAL 1015 Светло-бежевый | внешняя, внутренняя |
X |
X |
X |
X |
|
RAL 7047 Светлосерый | внешняя, внутренняя |
X |
X |
X |
X |
|
RAL 7004 Серый | внешняя, внутренняя |
X |
X |
X |
X |
|
RAL 5012 Голубой | внешняя, внутренняя |
X |
X |
X |
X |
|
RAL 5005 Синий | внешняя, внутренняя |
X |
X |
X |
X |
|
RAL 6002 Зеленый | внешняя, внутренняя |
X |
X |
X |
|
|
RAL 3003 Красный |
внешняя, внутренняя |
X |
X |
X |
X |
|
RAL 1018 Желтый | внешняя, внутренняя |
X |
X |
X |
X |
|
Цветовая гамма RR |
Сэндвич-панели |
Трапецеидальное профилирование |
RWS | |||
|
|
|
Поверхность панели | Стены S3 | Стены BC-18 | Кровля BH-45 |
|
|
RR 20 Белый | внешняя, внутренняя |
X |
X |
X |
X |
|
RR 21 Светло-серый | внешняя, внутренняя |
X |
X |
X |
X |
|
RR 35 Синий | внешняя, внутренняя |
X |
X |
X |
X |
Ограждающие конструкции
Сэндвич панели - самый подходящий вариант ограждающих конструкций для стен.
| Стены | |
| Вертикальная и горизонтальная раскладка панелей, стеновые прогоны: |
|
| Кровля | |
| Плоская мембранная кровля, состоящая из: |
|
*Внутренняя обшивка профлистом -18 по запросу.
Варианты внешней обшивки
 |
Стеновые панели Стандартный вариант профилирования верхней и нижней обшивок панелей:
|
Нащельники и крепеж
Соединительные детали, уплотнители и крепежные элементы обеспечивают необходимый уровень теплоизоляции и воздухонепроницаемости.
В комплекте с ограждающими конструкциями серийных зданий используются нащельники стандартного типа, которые изготавливаются из окрашенной листовой стали. Цвет нащельников совпадает с цветом сэндвич панелей или трапецеидальных профлистов.
Крепеж панелей к каркасу зданий осуществляется при помощи самосверлящих винтов. Все крепежные элементы оцинкованные.
