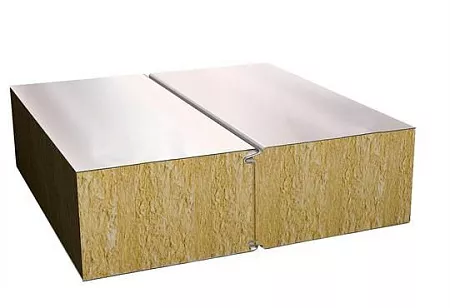

Применение в качестве внутреннего слоя сердечника из минеральной ваты на базальтовой основе позволяет панелям обеспечить:
- высокую пожарную безопасность;
- эффективную теплоизоляцию;
- хорошее поглощение шума;
- способность воспринимать внешние воздействия на протяжении всего срока службы.
* не стандартные типы покрытий и цвета по предварительному согласованию
Характеристики в зависимости от толщины панелей
|
Толщина панелей, мм |
50 | 80 | 100 | 120 | 150 | 180 | 200 | 230 | 250 | Ед.изм. |
|---|---|---|---|---|---|---|---|---|---|---|
| Вес м² | 15,0 | 17,7 | 19,5 | 21,3 | 24,0 | 26,7 | 28,5 | 31,2 | 33,0 | кг/м² |
| Приведенное сопротивление теплопередаче R0 | 1,31 | 2,0 | 2,46 | 2,92 | 3,62 | 4,31 | 4,77 | 5,46 | 5,93 | м²×°С/Вт |
| Индекс изоляции воздушного шума RW | 31 | 31 | 35 | 36 | 36 | 37 | 37 | 37 | 37 |
дБ |
| Класс пожарной опасности |
К0(45) |
|||||||||
| Степень огнестойкости | EI 30 |
EI 30 |
EI 60 |
EI 90 |
EI 120 |
EI 150 |
EI 150 |
EI 150 |
EI 150 |
|
| Водонепроницаемость стыков по EN 14509 |
А (водонепроницаемые) |
Класс | ||||||||
|
Класс воздухопроницаемости при кратности воздухообмена n 50 <1,0 |
Очень низкая | |||||||||
| Прочность на сжатие, σС | 60 | кПа | ||||||||
|
Прочность на растяжение, σР |
150 | кПа | ||||||||
| Прочность сдвига при поперечном изгибе, τS | 50 | кПа | ||||||||
|
Разрушающая нагрузка при поперечном изгибе (на длине) |
500 (1,5) |
800 (1,8) |
1000 (2,1) |
1200 (2,4) |
1500 (2,55) |
1800 (2,7) |
2000 (3,0) |
2300 (3,0) |
2500 (3,0) |
кгс (м) |
| Максимальный изгибающий момент (пролет, опора), МИ | 319 | 508 | 634 | 760 | 949 | 1138 | 1264 | 1453 | 1579 | кгс×м |
| Регламентирующие нормативные документы | ТУ 5284‐001‐48363367‐04 |
|---|---|
| Модульная ширина/максимальная ширина, мм |
1190/1206 |
| Минимальная/максимальная длина, мм | 2200/13500 |
|
Материал сердечника — конструкционная каменная вата из волокон базальтовой группы. — плотность, кг/м³ — пожарно‐технические свойства |
PAROC
90 |
|
Внешние металлические облицовки — тонколистовая оцинкованная сталь с полимерным покрытием |
SSAB (Финляндия) |
|
Наружная облицовка: |
|
|
— толщина, мм — тип профилирования — полимерное покрытие — цвет |
0,6 m, v, g, t РЕ (25 мкм), GreenCoat Hiarc (27 мкм), GreenCoat Hiarc Max (40 мкм), GreenCoat Pural (50 мкм) стандартно по шкале RR |
|
Внутренняя облицовка: |
|
|
— толщина, мм — тип профилирования — полимерное покрытие — цвет |
0,6 (опция 0,5) m, v, g, t стандартно — РЕ (25 мкм), опция — * стандартно RR20, опция RAL9003* |
|
Степень воздействия окружающей среды |
Неагрессивная, слабоагрессивная, среднеагрессивная (C1‐C3) |
ЦВЕТА
Стандартные цвета металлических облицовок по шкале RAL (Российских производителей)
