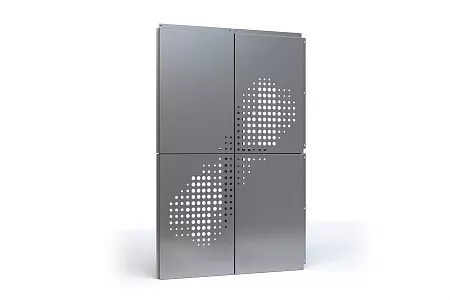

Формируйте классические и гармоничные поверхности для стальных и алюминиевых вентилируемых фасадных систем с помощью кассет Liberta™ Elegant 550 со скрытым креплением.
Доступно также с перфорацией и подсветкой.
| Название |
Liberta Elegant 550 |
|---|---|
|

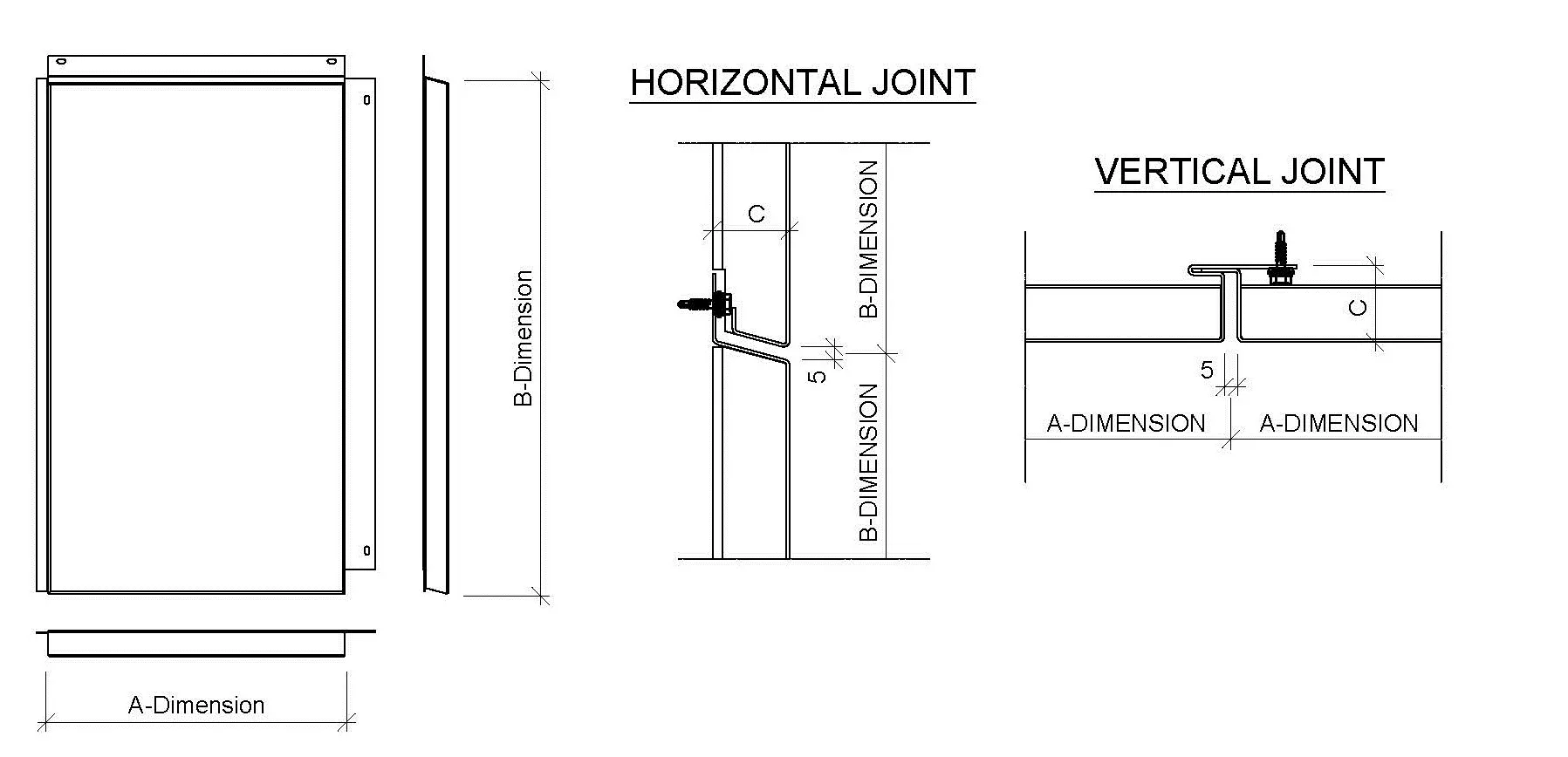

Глубина кассеты (С) |
25, 30 мм |
|
Горизонтальный стык (Dh) |
5 мм |
|
Вертикальные стыки (Dv) |
5 мм |
|
Крепежные отверстия |
Овальные |
|
Форма вентиляционного отверстия |
Овальная |
|
Диаметр крепежных отверстий Liberta |
5 x 10 мм |
|
Вентиляционные отверстия (Размер нижнего края Liberta) |
5 x 15 мм |
| Крепёж |
Скрытый |
СХЕМА РАЗМЕЩЕНИЯ ПЕРФОРАЦИИ
| Размер/отверстие | мм |
|---|---|
| a | ≥10 |
| b | ≥10 |
| c | d+15, d+25, d+30 |
| d | 12, 16, 20, 30 |
Симметричная перфорация: полностью перфорированная в симметричной квадратной компоновке. Размер (d) и расстояние (a, b, c) одного отверстия на продукт.
Художественное перфорирование: полностью или частично перфорировано в свободно выбранных местах. Все размеры отверстий (d) и расстояния (c) доступны для каждого продукта.

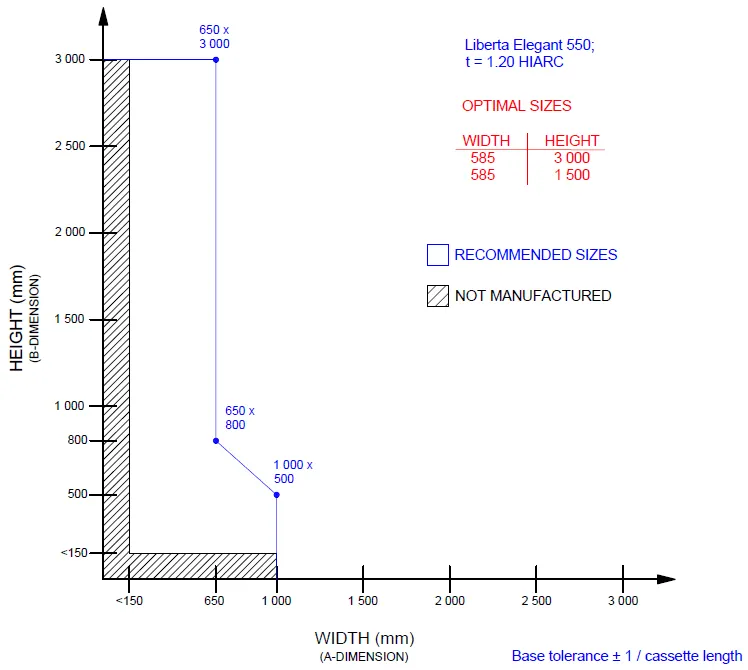

PАЗМЕРЫ ПАНЕЛИ
| Материал | Толщина материала (мм) | Вес (кг/м2) |
Покрытие |
Доступно с перфорацией | Складской материал | Складской материал |
|---|---|---|---|---|---|---|
| Окрашенная сталь | 1.2 | 11.6 | Hiarc |
|
x | A1 |
|
|
1.2 | 11.6 | Порошковое покрытие | x | x | A2 - s1, d0 |
| Аллюминий | 1.5 | 5.1 | Порошковое покрытие | x | - | - |
|
|
1.5 | 5.1 | Покрытие PVDF | - | - | - |
| Rheinzink | 1.0 | 7.2 | Предварительное патинирование (без покрытия) | x | - | A1 |
| Медь, латунь и бронза | 1.0 |
|
Предварительное патинирование (без покрытия) | x | - | A1 |
|
|
1.5 |
|
Предварительное патинирование (без покрытия) | x | - | A1 |
| Алюминий | 1.5 | 5.1 | Крацованный с (полу) прозрачным покрытием | x | - | - |
| Окрашенный алюминий с узором | 1.5 | 5.1 | Окрашен (многослойное покрытие) | x | - | - |
| Нержавеющая сталь | 1.0 | 8.0 | Натуральный матовый, дробеструйная отделка + окисление (Марка стали 304, 316) | x | - | A1 |
|
|
1.0 | 8.0 | Тисненый узор, окисление + шлифованная отделка (Марка стали 304, 316) | - | - | A1 |
|
|
1.0 | 8.0 | Натуральный матовый, шлифованная отделка (4N) (Марка стали 304, 316) | x | x | A1 |

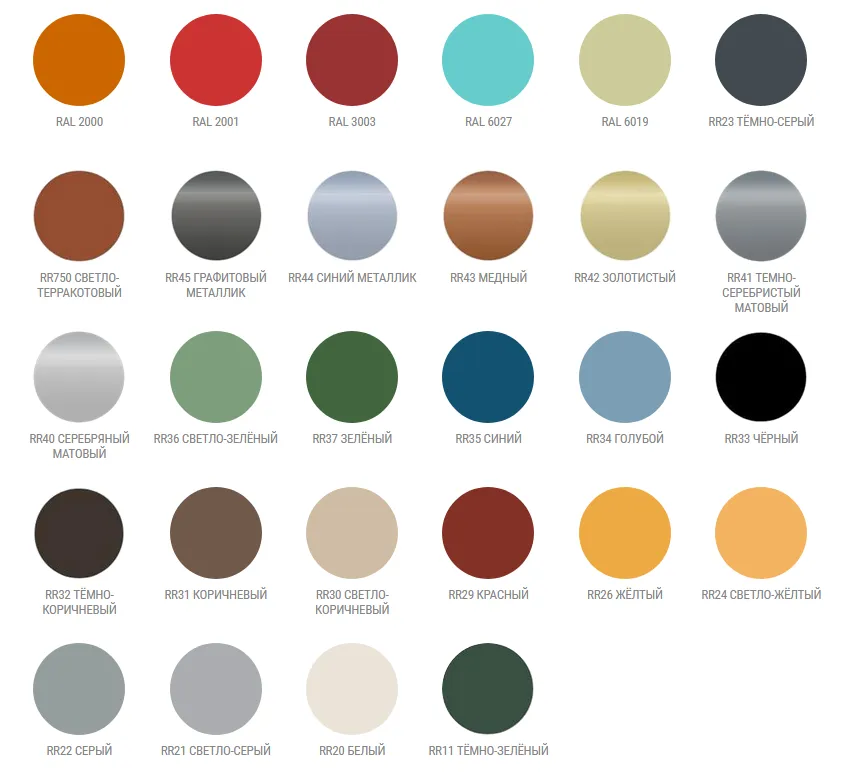

Цвет
| Палитра | Покрытие |
|
| Складская | HIARC | RR20, RR21, RR23, RR40, RR41, RR42, RR43 |
|
|
HIARC Matt | RR40, RR41, RR45 |
| Стандартная | HIARC и Порошковая краска | RR11, RR22, RR24, RR26, RR29, RR30, RR31, RR32,RR33, RR34, RR35, RR36, RR37, RR44, RR45, RR750 |
| Уникальная | HIARC и Порошковая краска | RAL и NCS по запросу |
